网络实战(一)：传输层 Part III：TCP

2015-04-04 • -02 Networks

目录

1 TCP Introduction

本节我们来介绍下TCP。TCP是Transmission Control Protocol(传输控制协议)的缩写。它和UDP一样，同属于Transport Layer里的协议。但是它可以在Network Layer上的不可靠的服务上建立可靠的服务。用三个关键字来概括TCP如下。

TCP:(IP+Port+Reliability).

2 TCP Programming

TCP相比于UDP，它的可靠建立在以下几个额外的基本功能：

  1. 3次握手建立连接和关闭连接：TCP传输数据前，需要先建立连接，通过3次握手(SYN,SYN-ACK,ACK)；传输数据后，需要关闭连接(FIN,FIN-ACK,ACK)。需要注意的一点是如果传输1个packet，TCP的建立和关闭连接的cost就会很高，这个时候UDP更适合；如果是发送大量数据且持续时间较长的连接，TCP的建立和关闭连接的均摊成本就很低，这个时候TCP(额外的可靠性)要优于UDP。所以说TCP是重量级连接，UDP是轻量级连接。

  2. Flow Control：当receiver的socket buffer快满时，receiver会告诉sender发送慢一点，防止packet loss。这个发送量由TCP segment structure里的Receive Window决定。需要注意的是，如果sender每发送一个packet都得等待receiver接收到该packet后返回的ACK，才接着发送下一个packet，那么传输的效率就会很低下。TCP解决这个问题通过一次发送多个packet，然后根据receiver返回的ACK查看需不需要重发之前的packet。而这个同时发送多个packet的大小，就由Receive Window决定。

  3. Congestion Control：Flow Control只是针对receiver的单一sender而言，实际上，receiver会有多个sender。Congestoin Control就是receiver同时管制多个sender流量的方法。

  4. Fragmentation：TCP和UDP都会将一个大的数据在sender处碎片化和在receiver处重组。对于TCP，每一个segment都有一个编号，由TCP segment structure里的Sequence Number决定，记录该segment里的data的第1个byte在整个data中的位置，用以重组。TCP和UDP碎片化和重组的主要区别在于UDP的任何一个segment的丢失都会导致重组失败，而TCP在这种情况下只需要让sender重发一个丢失的segment即可。也就是说UDP的data是atomic的(要么接收，成功重组成整体；要么有丢失segment，不能成功重组成整体)，TCP的data不是atomic(如果有丢失segment，那么sender请重发，直到receiver成功集齐所有segment，成功重组成整体；否则receiver一直固执地发送“请重发该sement”的请求，直到超时)。

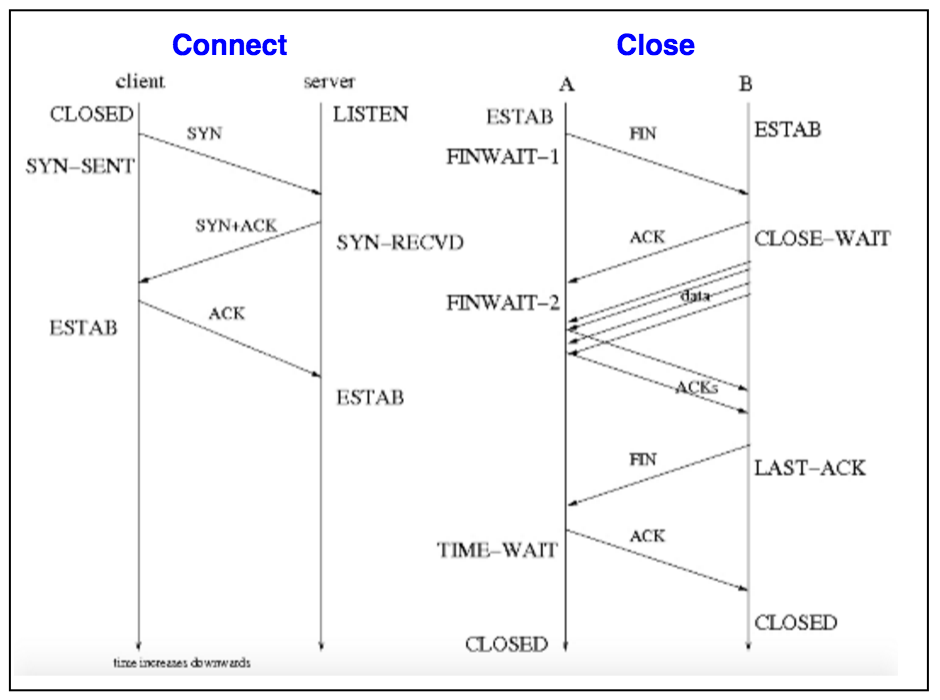

Chapter 2 summary

下面我们来看下基本TCP的Client-Server代码。

2.1 基本TCP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
import argparse,socket

def recvall(socket, length):
    data = b''
    while len(data) < length:
        more = socket.recv(length-len(data))
        if not more:
            raise EOFError("expected data length:{}; received data length: {}.".format(length,len(more)))
        data += more
    return data

def server(interface, port):
    sock = socket.socket(socket.AF_INET,socket.SOCK_STREAM)
    sock.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR,1)
    sock.bind((interface,port))
    print('passive socket: {}'.format(sock.getsockname()))
    sock.listen(1)
    while True:
        conn, sockname = sock.accept()
        print('conn: {}'.format(repr(conn)))
        print('sock: {}'.format(repr(sock)))
        print('we\'have receive a connection from {}'.format(sockname))
        print('active socket:{}, client socket:{}'.format(conn.getsockname(),conn.getpeername()))
        data = recvall(conn, 16)
        print('client text: {}'.format(data.decode('utf-8')))
        text = data.decode('utf-8')
        data = text.encode('utf-8')
        conn.sendall(data)
        print('Farewell')
        conn.close()

def client(host, port):
    sock = socket.socket(socket.AF_INET,socket.SOCK_STREAM)
    sock.connect((host,port))
    print('client socket:{}'.format(sock.getsockname()))
    text = "Hi,there,goodman"
    data = text.encode('utf-8')
    sock.sendall(data)
    reply = recvall(sock,16)
    print('The server said {}'.format(reply.decode('utf-8')))
    sock.close()


if __name__ == '__main__':
    parser = argparse.ArgumentParser()
    choices = {"server":server,"client":client}
    parser.add_argument("role",choices=choices,help="chose role:server or client")
    parser.add_argument("host",help="the server's interface; client's host")
    parser.add_argument("-p",help="the port number",default="1060",type=int)
    args = parser.parse_args()
    function = choices[args.role]
    function(args.host,args.p)

2.1.1 Server Socket：Passive vs. Active

在服务端，有两种socket：

  1. passive socket：用于listen client的connect。在server端只有1个。

  2. active socket：是passive socket的accept()方法的第一个返回参数，用于数据传收。在server端可以有多个。

这是server 在TCP和UDP中最大的区别。socket是passive还是active由listen()决定，一旦调用listen(1)，该socket就只能用于监听连接。其中参数1表示连接个数是1。

2.1.2 One Active Socket per Conversation

active socket在while里，表示可以建立多个active socket，每一个socket由(local_IP,local_Port,remote_IP,remote_Port)来作为ID，在这种情况下1个服务端可以有多个active socket对应不同的remote_IP和remote_Port来传收数据。active socket的getpeername()和getsockname()可以分别获得socket两端的address(IP,Port)。

2.1.3 Sender发送多少长度

对于TCP而言，send(message)方法会有下面3种情况：

  1. Network Layer的sending buffer有足够空间可以完全接受message，这个时候send(message)返回len(message)表示已成功发送的数据长度(这里是全部)；

  2. Network Layer的sending buffer半满，只能接受message的一部分数据，这个时候这个时候send(message)返回len(message_sent)表示已成功发送的数据长度(这里是部分)；

  3. Network Layer的sending buffer已满，不能多接受1个byte，这个时候send(message)阻塞程序，直到sending buffer有空间可以接受bytes，即第1种或者第2种情况。

为了确保sender已经完全发送完message，有时候我们会看到如下代码。

1
2
3
4
5
byte_sent = 0

while byte_sent < len(message):
    message_remaining = message[byte_sent:]
    byte_sent = sock.send(message_remaining)

幸运的是Python的socket module已经用C帮我们实现了这个功能，封装在sendall()这个函数里。不仅sendall()比你自己实现要快，并且释放了全局解释器锁。

2.1.4 Receiver接收多少长度

对于recv()来说，情况是相似的，首先你得直到接受的数据长度length，然后有下面3种情况：

  1. Network Layer的receiving buffer有足够空间可以完全接收length长度的bytes，recv(length)返回成功接收的长度(这里是length)；若是到达的数据长度小于length，则接收更没有问题。

  2. Network Layer的receiving buffer半满，可接收部分长度的bytes，recv(length)返回成功接收的数据(这里是message_part)；

  3. Network Layer的sending buffer已满，不能多接受1个byte，这个时候recv(length)阻塞程序，直到receiving buffer有空间可以接受bytes，即第1种或者第2种情况。

我们将上面这3种逻辑封装在recvall(socekt，length)函数里。第二个参数是期望收到的数据总长度。

问题是Python为什么没有帮我们实现recvall()呢，很大原因是实际网络编程中，对于要接受的数据长度是不固定的。这需要留给更高级的protocol去解决。比如HTTP的response里Header line里就有一项Content-Length这一项，它就是告诉receiver将要收到多少bytes。但是需要注意的是你首先得实现接收bytes来督导Content-Length的数据，而这种工作，通常留给OS比较好。

在本例中，我们就用一个16 bytes的固定长度的数据给recvall()。

2.1.5 Socket Option: SOL_SOCK,SO_REUSEADDR

可能细心的同学已经发现server在bind前设置了一些选项，sock.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR,1)。

SOL_SOCK代表socket level是SOCK；SO_RESUEADDR代表SOCK option是REUSEQDDR；1代表设置为true。这行代码表示设置socket level里的resueaddr option为true。

这有什么好处呢？

如果注释掉这行代码，当你启动server和client，然后关掉server，重启server，你会发现“Address already in use” error。为什么会这样呢。这在于TCP关掉连接的时候通常需要来回好几次FIN，ACK。但是如何保障最后的ACK被收到呢，就好像A和B说：“我收到你的信息，我们现在关掉连接好吗？”；然后B对A说：”我收到你的信息，我们现在关掉连接好吗？“。如此往复却没有停止发送信息，实行关闭动作。通常的解决办法是当程序关掉server时，socket会被系统保留起来，处在一个CLOST-WAIT和TIME-WATI的状态，会保留4分钟确保双方都关闭后再释放。而sock.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR,1)就是确保处于系统保留list上的socket可以被复用而不用等到4分钟被释放后。

2.2 进阶TCP：死锁

死锁：当两个以上的运算单元，双方都在等待对方停止运行，以获取系统资源，但是没有一方提前退出时，这种状况，就称为死锁。

TCP程序很容易出现死锁。考虑一种情况，当client给server send 原始数据，并且在原始数据send完成后才开始read server send来的处理后数据；而server(即使片段化)处理client send来的原始数据并发送处理后的数据给client。这种情况下，当server send的数据量很大的时候，就会出现死锁，因为client 没send完原始数据，就read不了处理后的数据，这导致server的send也卡住，因为send不成功。通常IP protocol有read和send 4M buffer可以用来暂存数据。

上面这种情况用代码表示如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
import argparse,socket,sys

def server(interface, port, bytecount):
    sock = socket.socket(socket.AF_INET,socket.SOCK_STREAM)
    sock.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR,1)
    sock.bind((interface,port))
    print('passive socket: {}'.format(sock.getsockname()))
    sock.listen(1)
    while True:
        conn, sockname = sock.accept()
        byte_received = 0
        bytecount = (bytecount + 15) // 16 * 16
        while byte_received < bytecount:
            data = b''
            more = conn.recv(1024)
            if not more:
                break;
            data += more
            byte_received += len(more)
            print('server receive: {}; progress: {:.2f}%'.format(data.decode('utf-8'), byte_received/bytecount * 100))
            data = data.decode('utf-8').upper().encode('utf-8')
            conn.sendall(data)
            print('server send   : {}; progress: {:.2f}%'.format(data.decode('utf-8'), byte_received/bytecount * 100))
            sys.stdout.flush()
        print('Farewell')
        conn.close()

def client(host, port, bytecount):
    sock = socket.socket(socket.AF_INET,socket.SOCK_STREAM)
    sock.connect((host,port))
    bytecount = (bytecount+15)//16*16
    print('client is going to send {} bytes'.format(bytecount))
    byte_sent = 0
    text = 'Hello my friend '
    while byte_sent < bytecount:
        sock.sendall(text.encode('utf-8'))
        byte_sent += len(text)
        print('client send   : {}; progress: {:.2f}%'.format(text,byte_sent/bytecount*100))
        sys.stdout.flush()
    print('client send finished')
    sock.shutdown(socket.SHU_WR)

    byte_received = 0
    while byte_received < bytecount:
        reply = sock.recv(1024)
        if not reply:
            break
        byte_received += len(reply)
        print('client receive: {}; progress: {:.2f}%'.format(reply.decode('utf-8'),byte_received/bytecount*100))
        sys.stdout.flush()
    print('client receive finished')
    sock.close()


if __name__ == '__main__':
    parser = argparse.ArgumentParser()
    choices = {"server":server,"client":client}
    parser.add_argument("role",choices=choices,help="chose role:server or client")
    parser.add_argument("host",help="the server's interface; client's host")
    parser.add_argument("bytecount",help='the communicating bytenumber between sever and client',default=16,type=int)
    parser.add_argument("-p",help="the port number",default="1060",type=int)
    args = parser.parse_args()
    function = choices[args.role]
    function(args.host,args.p,args.bytecount)

若bytecount设置为1073741824(1G)，就会出现死锁现象，server先卡住，然后client也卡住。解决的办法有两种：

  1. 设置socekt options，当send()和recv()block的时候马上返回；

  2. 通过多线程或者运行系统的select()或poll()方法，来同时等待忙碌的发送或者接收的buffer，一旦某个有空就立即响应。

以上两种方法我们会在第7篇笔记里介绍。

2.2.1 Socket：关闭 vs. 半关闭

需要注意的是，我们用了一个常见的模式来表示socket的recv()到达了end-of-file，即返回的byte是空。

另外，TCP socket是双向的，如何将其设置为单向使得一方只能发送，另一方只能接收呢。也许你会问，单向的应用场景常见吗？答案是常见。上面这个例子中，即使大部分时间TCP socket是双向的，但是当client send结束时，就只需要改成单向，接收来自server的发送。那么如何改呢，用socket的shutdown()方法，它有3个参数：

  1. SHUT_WR：调用该方法的socket只能接受不能发送，peer只能发送，不能接收(得处理end-of-file情况)。

  2. SHUT_RD：调用该方法的socket只能发送不能接收，peer只能接收，不能发送。

  3. SHUT_RDWR：这个比较复杂。简单来说和socket的close()的区别在于该socket可能被多个process share，close()表示当前process不能使用，但是其他process可以使用；而shutdown(SHUT_RDWR)表示所有process都不能使用该socket。

同时将双向改成单向在只用单向的情况下更利于处理异常和错误。

2.2.2 Socket转换File

socket有makefile()方法可以创建file object。socket其实是特殊的一种file，也遵循打开open –> 读写write/read –> 关闭close的模式。但是python在socket和file之间做了明确的区分，file有read()和write()方法；socket有recv()和send()方法，如果想创建该soceket的file object，则要用到socket的makefile()。

1
2
3
4
5
6
7
>>> import socket
>>> sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
>>> hasattr(sock, 'read')
False
>>> f = sock.makefile()
>>> hasattr(f, 'read')
True

3 总结

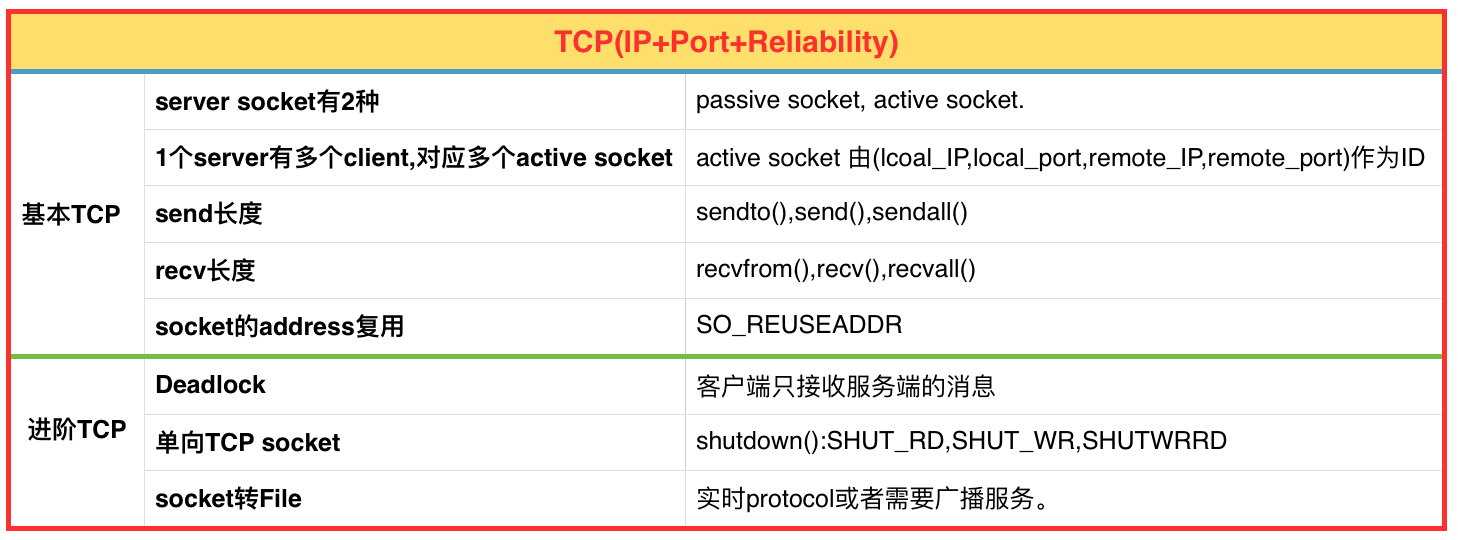

TCP总结

4 参考资料
